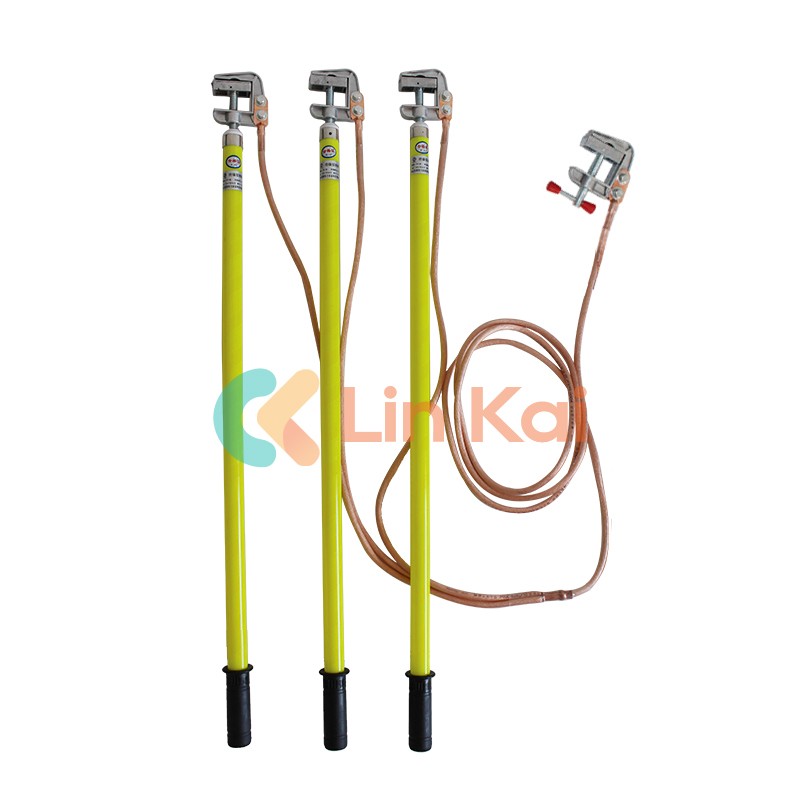

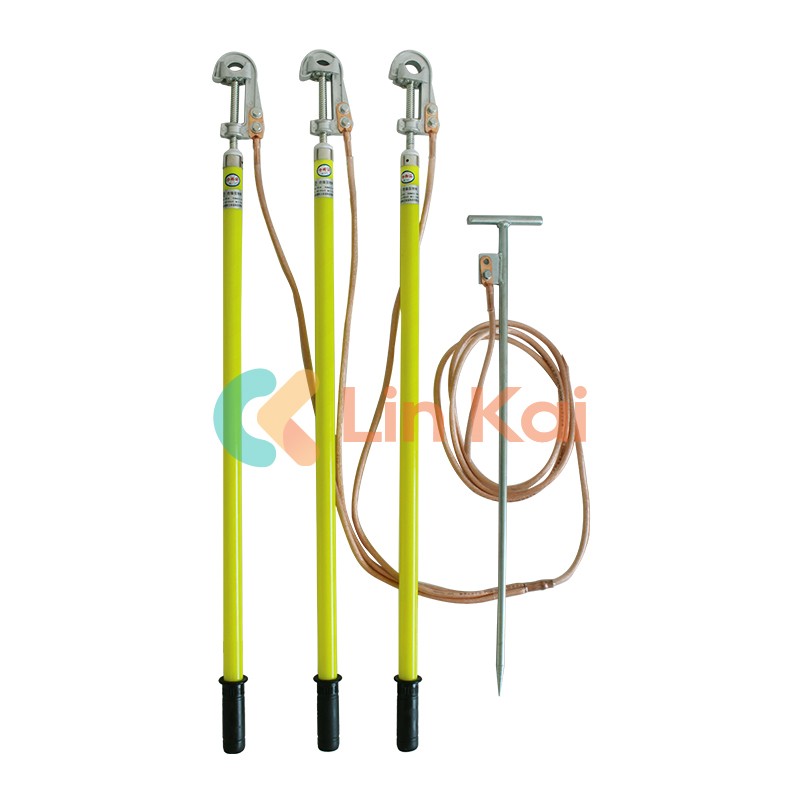

สายดินเพื่อความปลอดภัยของสายดิน

ระดับแรงดันไฟฟ้า

สายดินทองแดงอ่อน

ความยาวของก้านปฏิบัติการภาคพื้นดิน

(มม.)

(มม.2)

(ม.)

ฉนวน

มือถือ

ความยาวรวม

10KV

25

1*3+7~1.5*3+20

700

300

1000

35เควี

25

1.5*3+18

900

600

1500

68KV

25

1.5*3+20

1000

600

1600

110KV

25,35

9*3

1300

700

2000

2*3+20

220KV

25,35

9*3

2100

900

3000

3*3+25

330KV

35,50

12*3 4*3+25

3000

1100

4100

500KV

35,50

13*3~20*3

4100

1400

5500

220-500KV  สายกราวด์เหนือศีรษะ

25

1*3+7~1.5*3+20

700

300

1000

อุปกรณ์ทดสอบแรงดันสูง

35,50

5*3~10*3

700

300

1000

พื้นที่หน้าตัด(มิลลิเมตร)

10

16

25

35

50

70

95

120

เส้นผ่านศูนย์กลางลวด (มม.)

4.2

5.7

7.5

8.78

11

12

16

17

เส้นผ่านศูนย์กลางของเปลือก(MΩ)

7.3

7.8

9.6

11.2

12.6

16.5

21

22

ค่าความต้านทาน(A)

1.98

1.24

0.79

0.56

0.4

0.28

0.21

0.16

กระแสความปลอดภัย

90

100

123

150

210

238

300

300
