บล็อกการร้อยสายรอกตัวนำคืออะไร?

บล็อกการร้อยสายรอกตัวนำคืออะไร?

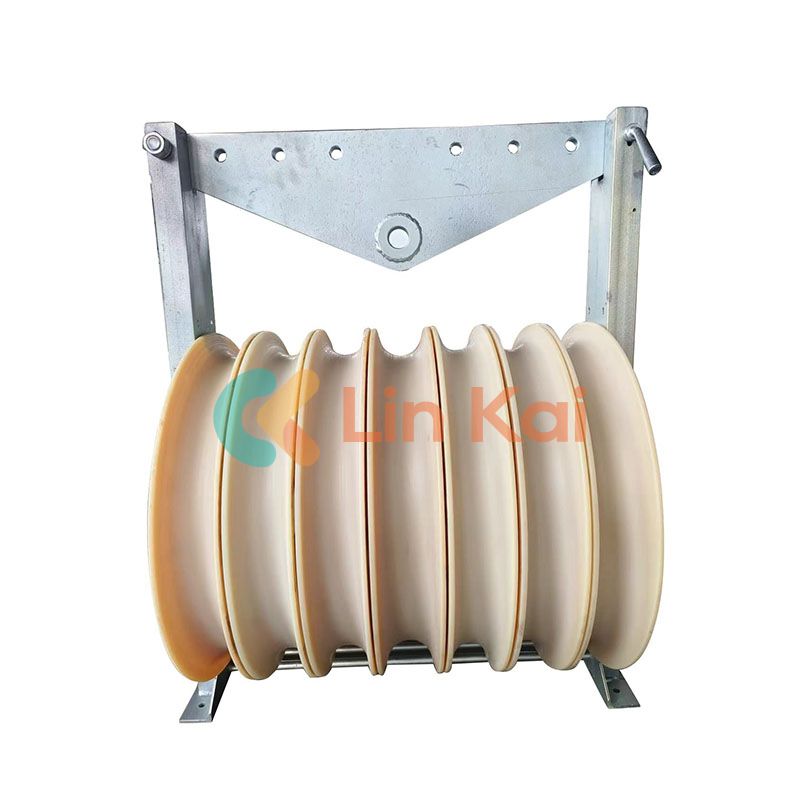

บล็อกร้อยสายรอกตัวนำเป็นรอกแบบพิเศษที่ออกแบบมาเพื่อรองรับและนำทางตัวนำไฟฟ้า (สายไฟ) ในระหว่างการร้อยสายส่งเหนือศีรษะ โดยทั่วไปการประกอบจะประกอบด้วยล้อร่องที่เรียกว่ากมัดและโครงรองรับ ตัวนำจะเคลื่อนผ่านมัดซึ่งหมุนได้อย่างอิสระเพื่อลดการเสียดสีและปกป้องพื้นผิวของตัวนำ บล็อกจะถูกติดตั้งชั่วคราวบนโครงสร้างหอคอยหรือส่วนรองรับชั่วคราวก่อนที่จะเริ่มการดึง

บล็อกร้อยสายรอกของตัวนำทำงานอย่างไร

ระหว่างการดำเนินการต่อสาย:

• ในตอนแรกจะมีการติดตั้งเชือกนำร่องหรือสายดึงตลอดเส้นทาง
• บล็อกร้อยสายตัวนำถูกวางไว้ที่หอคอยหรือจุดมุม
• ตัวนำติดอยู่กับเชือกดึงและดึงผ่านแต่ละมัด
• การหมุนของมัดช่วยลดแรงเสียดทานได้อย่างมาก และป้องกันการเสียดสีหรือความเสียหายต่อตัวนำ

มัดร่องช่วยให้แน่ใจว่าตัวนำยังคงอยู่ในเส้นทางแม้ในขณะที่เคลื่อนที่ผ่านภูมิประเทศหรือทางโค้งที่ไม่เรียบ การเคลื่อนไหวที่ราบรื่นยังช่วยให้ทีมงานรักษาความตึงเครียดที่เหมาะสมและลดความล่าช้าในการติดตั้ง

เหตุใดบล็อกการร้อยรอกของตัวนำจึงมีความสำคัญ

มีสาเหตุสำคัญหลายประการว่าทำไมบล็อกเหล่านี้จึงขาดไม่ได้ในการก่อสร้างสายไฟ:

• ลดแรงเสียดทานและความเสียหาย:การออกแบบช่วยลดการเสียดสีและการสึกหรอของตัวนำ ป้องกันความเสียหายอันมีค่าใช้จ่ายสูงระหว่างการติดตั้ง
• การจัดการความตึงเครียดที่เหมาะสม:ช่วยอำนวยความสะดวกในการควบคุมความตึงเครียด ซึ่งจำเป็นสำหรับการหย่อนของตัวนำที่สม่ำเสมอและความน่าเชื่อถือในระยะยาว
• ความปลอดภัยที่ได้รับการปรับปรุง:การดึงตัวนำด้วยตนเองโดยไม่มีสิ่งกีดขวางจะเพิ่มความเสี่ยงที่จะเกิดการแตกหักและทำร้ายคนงาน การบล็อกช่วยลดความเสี่ยงเหล่านี้
• การคบทางไกลที่มีประสิทธิภาพ:สำหรับช่วงยาวหรือภูมิประเทศที่ยากลำบาก บล็อกทำให้การติดตั้งดำเนินไปอย่างราบรื่นและไม่มีการหยุดโดยไม่จำเป็น

มีบล็อคร้อยสายรอกตัวนำประเภทใดบ้าง?

บล็อกร้อยสายแบ่งตามจำนวนมัดและกรณีการใช้งานพิเศษ:

คุณจะเลือกบล็อคร้อยสายรอกตัวนำที่เหมาะสมได้อย่างไร?

เมื่อเลือกบล็อกที่เหมาะสม หลักเกณฑ์สำคัญมีดังนี้:

• ขนาดและประเภทของตัวนำ:ตรวจสอบให้แน่ใจว่าเส้นผ่านศูนย์กลางของมัดอยู่ที่อย่างน้อย 30–40 เท่าของเส้นผ่านศูนย์กลางของตัวนำเพื่อลดความเครียดจากการดัดงอ
• จำนวนตัวนำ:เลือกบล็อกที่มีจำนวนมัดตรงกับการออกแบบไลน์ของคุณ — บล็อกเดียวสำหรับตัวนำหนึ่งตัว และหลายบล็อกสำหรับระบบรวมกลุ่ม
• พิกัดกำลังรับน้ำหนัก:ภาระงานควรเกินแรงดึงสูงสุดตามค่าความปลอดภัย
• กรอบและวัสดุ:โดยทั่วไปแล้วโครงจะเป็นเหล็กชุบสังกะสี และมัดเป็นอะลูมิเนียมความแข็งแรงสูงหรือไนลอน MC พร้อมซับในป้องกันเสริม

ข้อควรพิจารณาด้านความปลอดภัยมีอะไรบ้าง?

• การติดตั้งที่เหมาะสม:ตรวจสอบให้แน่ใจว่าได้ยึดเสาไว้อย่างปลอดภัยเพื่อหลีกเลี่ยงการหลุดออกโดยไม่ตั้งใจระหว่างการดึง
• การตรวจสอบปกติ:ตรวจสอบสภาพของมัดและลูกปืนบ่อยๆ เพื่อป้องกันความล้มเหลวระหว่างการทำงาน
• ใช้อุปกรณ์ป้องกัน:คนงานควรสวม PPE เมื่อต้องจับต้องตัวนำและเครื่องมือที่มีแรงดึงสูง

คำถามที่พบบ่อย

จุดประสงค์หลักของบล็อกร้อยสายรอกตัวนำคืออะไร?
โดยจะนำทางและรองรับตัวนำในระหว่างการติดตั้งสายเหนือศีรษะ พร้อมทั้งลดแรงเสียดทานและความเสียหายทางกล

วัสดุมัดส่งผลต่อประสิทธิภาพอย่างไร?
มัดที่ทำจากไนลอน MC หรืออะลูมิเนียมพร้อมซับในช่วยลดการเสียดสีและลดการสึกหรอของตัวนำ

บล็อกลูกรอกหนึ่งบล็อกสามารถรองรับตัวนำหลายตัวได้หรือไม่
ใช่ — บล็อกหลายมัดได้รับการออกแบบให้รองรับตัวนำสอง สาม หรือสี่ตัวพร้อมกัน

บล็อกร้อยรอกของตัวนำสำหรับสายไฟเท่านั้นหรือไม่
โดยพื้นฐานแล้วใช่ แต่บล็อกที่คล้ายกันสามารถใช้ในการติดตั้งโทรคมนาคมและสายเคเบิลเหนือศีรษะอื่นๆ ได้

ปัจจัยใดที่มีอิทธิพลต่อการเลือกบล็อก?
ขนาดตัวนำ แรงดึง สภาพแวดล้อม และความซับซ้อนของเส้นทาง ล้วนส่งผลต่อการเลือกบล็อก
