ลูกกลิ้งกราวด์สายเคเบิลล้อไนลอนจะทำให้การติดตั้งสายเคเบิลใต้ดินปลอดภัยและมีประสิทธิภาพมากขึ้นได้อย่างไร

สรุปบทความ:การติดตั้งสายเคเบิลใต้ดินต้องใช้มากกว่าช่างผู้ชำนาญและสายเคเบิลคุณภาพสูง อุปกรณ์สนับสนุนที่เหมาะสมสามารถส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพการดึง การป้องกันสายเคเบิล และความปลอดภัยในการติดตั้ง กลูกกลิ้งกราวด์สายเคเบิลล้อไนล่อนให้เส้นทางที่ราบรื่นและควบคุมได้สำหรับสายไฟใต้ดิน โดยเฉพาะอย่างยิ่งเมื่อสายเคเบิลจำเป็นต้องผ่านส่วนตรง โค้ง และมุมร่องลึก ออกแบบมาเพื่อการนำและการรองรับสายเคเบิล ลูกกลิ้งเหล่านี้ช่วยลดการเสียดสี ป้องกันการวางแนวสายเคเบิลไม่ตรง และปกป้องพื้นผิวสายเคเบิลระหว่างการติดตั้ง คู่มือนี้จะอธิบายวิธีการทำงานของลูกกลิ้งกราวด์สายเคเบิลล้อไนลอน วิธีเลือกรุ่นที่ถูกต้อง และเหตุใดจึงเป็นส่วนสำคัญของการติดตั้งสายเคเบิลใต้ดินแบบมืออาชีพ

สารบัญ

• เหตุใดการติดตั้งสายเคเบิลใต้ดินจึงต้องใช้กราวด์โรลเลอร์
• ลูกกลิ้งกราวด์สายล้อไนล่อนคืออะไร?
• คุณสมบัติที่สำคัญของลูกกลิ้งกราวด์สายเคเบิลล้อไนล่อนคืออะไร?
• ข้อกำหนดทางเทคนิคใดที่ผู้ซื้อควรพิจารณา?
• ใช้ลูกกลิ้งกราวด์สายล้อไนล่อนที่ไหน?
• คุณควรเลือกลูกกลิ้งกราวด์สายเคเบิลที่เหมาะสมอย่างไร?
• ลูกกลิ้งเหล่านี้ปรับปรุงการติดตั้งสายเคเบิลได้อย่างไร?
• คุณจะรักษาลูกกลิ้งกราวด์สายเคเบิลได้อย่างไร?
• คำถามที่พบบ่อย
• บทสรุป

เหตุใดการติดตั้งสายเคเบิลใต้ดินจึงต้องใช้กราวด์โรลเลอร์

สายไฟใต้ดินอาจมีน้ำหนักมาก ยืดหยุ่น และควบคุมได้ยากระหว่างการติดตั้ง เมื่อดึงสายเคเบิลข้ามพื้นหรือพื้นผิวร่องลึกโดยตรง การเสียดสีและการสัมผัสที่ไม่สามารถควบคุมได้อาจเพิ่มความต้านทานการดึงและสร้างความเค้นที่ไม่จำเป็นบนปลอกสายเคเบิล

นี่คือที่กลูกกลิ้งกราวด์สายเคเบิลล้อไนล่อนกลายเป็นสิ่งมีค่า แทนที่จะปล่อยให้สายเคเบิลลากไปเหนือคอนกรีต ดิน กรวด หรือพื้นผิวอื่นๆ โดยตรง ลูกกลิ้งจะให้เส้นทางการกลิ้งที่ควบคุมได้ เมื่อโค้งงอและเปลี่ยนทิศทาง ลูกกลิ้งที่อยู่ในตำแหน่งที่เหมาะสมยังช่วยรักษาเส้นทางสายเคเบิลที่ต้องการอีกด้วย

การติดตั้งสายเคเบิลแบบมืออาชีพจะได้รับประโยชน์จากลูกกลิ้งเนื่องจากช่วย:

• เดินสายเคเบิลตามเส้นทางการติดตั้งที่วางแผนไว้
• ลดการสัมผัสโดยตรงระหว่างสายเคเบิลและพื้นผิวกราวด์
• ลดแรงเสียดทานระหว่างการดึงสายเคเบิล
• ลดโอกาสที่สายเคเบิลจะลื่นไถลหรือเคลื่อนออกนอกเส้นทางร่องลึก
• รองรับสายเคเบิลที่ส่วนตรงและมุม
• ปรับปรุงความสอดคล้องในการติดตั้งโดยรวมและความปลอดภัยในสถานที่ทำงาน

หลิงไคข้อมูลผลิตภัณฑ์ของอธิบายโดยเฉพาะเกี่ยวกับลูกกลิ้งกราวด์สายเคเบิลล้อไนล่อนว่าเป็นอุปกรณ์สำหรับนำทางและรองรับสายเคเบิล โดยเฉพาะอย่างยิ่งที่ส่วนโค้งซึ่งความเสถียรของสายเคเบิลเป็นสิ่งสำคัญ

ลูกกลิ้งกราวด์สายล้อไนล่อนคืออะไร?

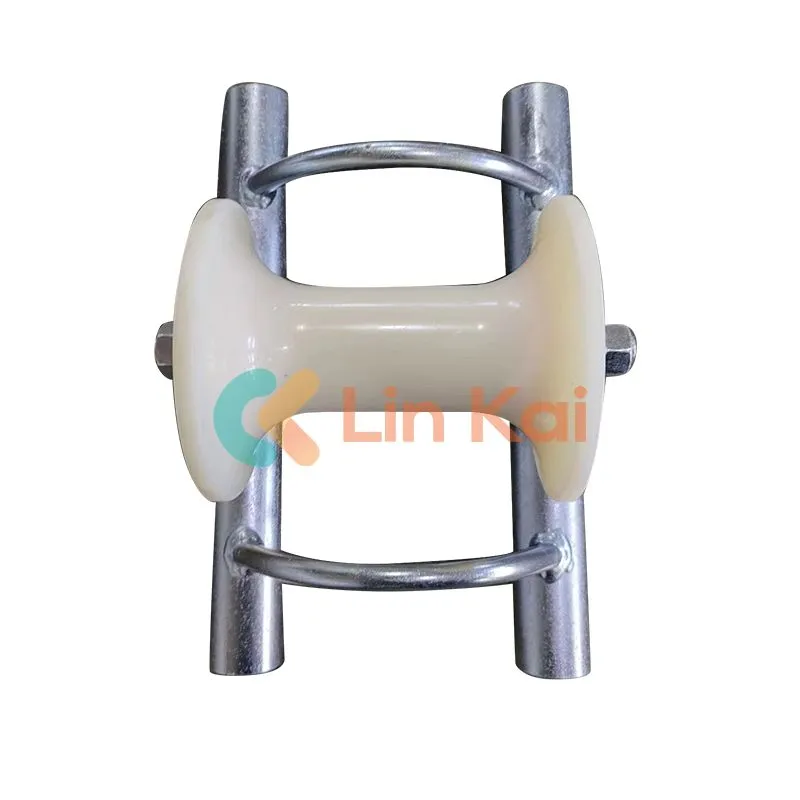

ลูกกลิ้งกราวด์สายเคเบิลล้อไนล่อนเป็นเครื่องมือติดตั้งสายเคเบิลที่ออกแบบมาเพื่อรองรับและนำทางสายเคเบิลใต้ดินในขณะที่ถูกดึงเข้าที่ โดยทั่วไปจะประกอบด้วยโครงรองรับ ลูกกลิ้งหรือมัด เพลา และชุดลูกปืน

ล้อไนลอนมีประโยชน์อย่างยิ่งเนื่องจากมีพื้นผิวสัมผัสที่เรียบสำหรับสายเคเบิล ในระหว่างการดึงสายเคเบิล ล้อจะหมุนในขณะที่สายเคเบิลเคลื่อนที่ ช่วยให้สายเคเบิลเคลื่อนที่ไปตามเส้นทางการติดตั้ง แทนที่จะเลื่อนไปกับพื้นอย่างต่อเนื่อง

สามารถใช้การออกแบบลูกกลิ้งที่แตกต่างกันได้ ทั้งนี้ขึ้นอยู่กับการกำหนดค่าการติดตั้ง ลูกกลิ้งแบบเส้นตรงเหมาะสำหรับเส้นทางสายเคเบิลที่ค่อนข้างตรง ในขณะที่ลูกกลิ้งแบบเข้ามุมได้รับการออกแบบสำหรับการติดตั้งสายเคเบิลที่มุมร่องลึก

ตามข้อกำหนดผลิตภัณฑ์ของ Lingkai กลุ่มผลิตภัณฑ์ลูกกลิ้งกราวด์สายเคเบิลประกอบด้วยการกำหนดค่าแบบเส้นตรงและลูกกลิ้งมุม โดยมีรุ่นที่ออกแบบมาสำหรับสายเคเบิลที่มีขนาดสูงสุดประมาณ Ø200 มม. ลูกกลิ้งติดตั้งอยู่บนแบริ่ง ในขณะที่โครงทำจากเหล็กชุบสังกะสี

คุณสมบัติที่สำคัญของลูกกลิ้งกราวด์สายเคเบิลล้อไนล่อนคืออะไร?

1. พื้นผิวสัมผัสไนลอนเรียบ

ล้อไนลอนสร้างพื้นผิวสัมผัสแบบกลิ้งระหว่างสายเคเบิลและอุปกรณ์ติดตั้ง ซึ่งช่วยนำทางสายเคเบิลในขณะที่ลดการลากโดยไม่จำเป็นบนพื้นผิวขรุขระ

2. ลูกกลิ้งติดแบริ่ง

แบริ่งช่วยให้มัดหมุนได้ในขณะที่สายเคเบิลเคลื่อนที่ การออกแบบนี้รองรับการเคลื่อนตัวของสายเคเบิลที่นุ่มนวลขึ้น และสามารถช่วยลดความต้านทานระหว่างการติดตั้งได้

3. โครงเหล็กชุบสังกะสี

โครงเหล็กชุบสังกะสีเป็นโซลูชันเชิงโครงสร้างที่ใช้งานได้จริงสำหรับสภาพแวดล้อมการติดตั้งที่มีความต้องการสูง การติดตั้งสายเคเบิลมักเกิดขึ้นกลางแจ้ง ภายในร่องลึก หรือที่สถานที่ก่อสร้างซึ่งอุปกรณ์อาจเผชิญกับความชื้น ฝุ่น และการจัดการทางกล

4. การกำหนดค่าหลายรายการ

เส้นผ่านศูนย์กลางของสายเคเบิลและเส้นทางการติดตั้งที่แตกต่างกันต้องใช้ขนาดลูกกลิ้งที่แตกต่างกัน การกำหนดค่าที่มีให้เลือกได้แก่ รุ่นที่มีลูกกลิ้งไนลอนหรืออะลูมิเนียม และโครงสร้างเฟรมที่แตกต่างกัน

5. รองรับสายเคเบิลใต้ดินขนาดใหญ่

หลิงไค ระบุว่าลูกกลิ้งกราวด์สายเคเบิลล้อไนล่อนสามารถใช้ในการติดตั้งสายไฟใต้ดินได้ถึง Ø200 มม. แม้ว่าควรเลือกรุ่นที่เหมาะสมตามเส้นผ่านศูนย์กลางของสายเคเบิลจริงและเงื่อนไขการติดตั้ง

ข้อกำหนดทางเทคนิคใดที่ผู้ซื้อควรพิจารณา?

การเลือกลูกกลิ้งสายเคเบิลตามรูปลักษณ์ภายนอกเท่านั้น อาจทำให้การตั้งค่าการติดตั้งไม่เหมาะสมได้ ผู้ซื้อมืออาชีพควรประเมินเส้นผ่านศูนย์กลางของสายเคเบิล ปริมาณการทำงาน โครงสร้างเฟรม วัสดุล้อ โครงร่างลูกกลิ้ง และสภาพของไซต์งาน

ตัวอย่างต่อไปนี้อิงตามข้อกำหนดที่เผยแพร่สำหรับกลุ่มผลิตภัณฑ์ลูกกลิ้งสายเคเบิลแบบเส้นตรงของ Lingkai:

ข้อมูลจำเพาะเหล่านี้แสดงให้เห็นว่าเหตุใดการเลือกรุ่นจึงมีความสำคัญ ลูกกลิ้งที่ออกแบบมาสำหรับสายเคเบิลขนาดเล็กไม่ควรใช้กับสายเคเบิลขนาดใหญ่หรือหนักกว่าโดยอัตโนมัติ ผู้ซื้อควรจับคู่โหลดการทำงานที่ได้รับการจัดอันดับและช่วงเส้นผ่านศูนย์กลางของสายเคเบิลของลูกกลิ้งให้ตรงกับความต้องการของโครงการจริง

ใช้ลูกกลิ้งกราวด์สายล้อไนล่อนที่ไหน?

ลูกกลิ้งกราวด์สายเคเบิลล้อไนล่อนส่วนใหญ่เกี่ยวข้องกับการติดตั้งสายไฟใต้ดิน สามารถจัดตำแหน่งตามเส้นทางเคเบิลเพื่อให้การรองรับอย่างต่อเนื่องในขณะที่ดึงสายเคเบิลออกจากรอกไปยังตำแหน่งสุดท้าย

การใช้งานทั่วไปได้แก่:

• การติดตั้งสายไฟใต้ดิน:รองรับสายเคเบิลขณะถูกดึงผ่านร่องลึก
• โครงการโครงสร้างพื้นฐานด้านสาธารณูปโภค:ช่วยให้ทีมติดตั้งควบคุมสายเคเบิลตามเส้นทางใต้ดินที่วางแผนไว้
• โครงการไฟฟ้าอุตสาหกรรม:รองรับสายเคเบิลหนักในระหว่างการก่อสร้างโรงงานและสิ่งอำนวยความสะดวก
• การติดตั้งมุมร่องลึก:การใช้ลูกกลิ้งเข้ามุมเพื่อนำทางสายเคเบิลตามการเปลี่ยนแปลงทิศทาง
• โครงการเคเบิลเส้นผ่านศูนย์กลางขนาดใหญ่:การเลือกรุ่นลูกกลิ้งที่เหมาะสมสำหรับสายเคเบิลที่มีช่วง Ø200 มม.

สำหรับการติดตั้งที่มุม Lingkai แสดงรายการรุ่นลูกกลิ้งมุมสายเคเบิลโดยเฉพาะซึ่งมีโหลดการทำงานตั้งแต่ 8 kN ถึง 10 kN และขนาดสายเคเบิลตั้งแต่ ≤Ø80 มม. ถึง ≤Ø150 มม.

คุณควรเลือกลูกกลิ้งกราวด์สายเคเบิลที่เหมาะสมอย่างไร?

กระบวนการคัดเลือกในทางปฏิบัติควรเริ่มต้นด้วยสายเคเบิลมากกว่าลูกกลิ้ง ก่อนที่จะซื้อ ทีมติดตั้งควรรวบรวมพารามิเตอร์โครงการที่สำคัญและเปรียบเทียบกับข้อกำหนดเฉพาะของผู้ผลิต

ขั้นตอนที่ 1: ยืนยันเส้นผ่านศูนย์กลางของสายเคเบิล

วัดหรือยืนยันเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล นี่เป็นหนึ่งในพารามิเตอร์ที่สำคัญที่สุด เนื่องจากลูกกลิ้งต้องให้การสนับสนุนที่เหมาะสมโดยไม่จำกัดการเคลื่อนที่ของสายเคเบิล

ขั้นตอนที่ 2: ตรวจสอบน้ำหนักสายเคเบิลและเงื่อนไขการดึง

สายเคเบิลที่มีน้ำหนักมากสามารถสร้างภาระทางกลได้มากในระหว่างการดึง ลูกกลิ้งที่เลือกควรมีความสามารถในการรับน้ำหนักเพียงพอสำหรับเงื่อนไขการติดตั้ง

ขั้นตอนที่ 3: ระบุส่วนตรงและมุม

เส้นทางเคเบิลแบบตรงและมุมร่องลึกไม่จำเป็นต้องใช้โครงสร้างลูกกลิ้งแบบเดียวกัน ใช้ลูกกลิ้งเส้นตรงสำหรับส่วนตรงและลูกกลิ้งมุมที่เหมาะสมซึ่งสายเคเบิลเปลี่ยนทิศทาง

ขั้นตอนที่ 4: พิจารณาสภาพแวดล้อมการติดตั้ง

โครงการกลางแจ้ง สถานที่ก่อสร้าง และร่องลึกใต้ดินอาจทำให้อุปกรณ์สัมผัสกับสิ่งสกปรกและความชื้น โครงสร้างเฟรมที่แข็งแกร่งและการจัดเรียงตลับลูกปืนที่เหมาะสมสามารถรองรับการทำงานที่เชื่อถือได้

ขั้นตอนที่ 5: เปรียบเทียบข้อกำหนดโครงการทั้งหมด

สำหรับโครงการขนาดใหญ่ ผู้ซื้อควรพิจารณาจำนวนลูกกลิ้งที่ต้องการ ความยาวเส้นทางสายเคเบิล ระยะห่าง ปริมาณมุม ข้อกำหนดในการขนส่ง และกำหนดการติดตั้ง แทนที่จะประเมินเฉพาะราคาต่อหน่วย

ลูกกลิ้งเหล่านี้ปรับปรุงการติดตั้งสายเคเบิลได้อย่างไร?

คุณค่าของลูกกลิ้งกราวด์สายเคเบิลล้อไนล่อนมีมากกว่าแค่การรองรับสายเคเบิล ลูกกลิ้งที่อยู่ในตำแหน่งที่เหมาะสมสามารถช่วยในกระบวนการติดตั้งที่มีการควบคุมมากขึ้น

ในทางปฏิบัติ วัตถุประสงค์คือเพื่อสร้างเส้นทางสายเคเบิลควบคุมจากม้วนไปยังตำแหน่งการติดตั้งขั้นสุดท้าย การวางตำแหน่งลูกกลิ้งที่ถูกต้องสามารถทำให้การดึงคาดเดาได้ง่ายขึ้นและง่ายขึ้นสำหรับทีมงานติดตั้งในการจัดการ

คุณจะรักษาลูกกลิ้งกราวด์สายเคเบิลได้อย่างไร?

แม้ว่าลูกกลิ้งสายเคเบิลเป็นเครื่องมือทางกลที่ค่อนข้างตรงไปตรงมา แต่การตรวจสอบเป็นประจำสามารถช่วยรักษาประสิทธิภาพการทำงานในโครงการที่ทำซ้ำๆ ได้

• ตรวจสอบล้อไนลอนก่อนการติดตั้งหลักแต่ละครั้ง
• ตรวจสอบแบริ่งว่ามีความต้านทานผิดปกติหรือมีเสียงรบกวนผิดปกติหรือไม่
• ตรวจสอบกรอบเพื่อดูการเสียรูปหรือความเสียหายที่มองเห็นได้
• ขจัดสิ่งสกปรก โคลน และเศษต่างๆ ออกจากส่วนประกอบที่เคลื่อนไหว
• ตรวจสอบว่าลูกกลิ้งหมุนได้อย่างอิสระก่อนที่จะเริ่มการดึงสายเคเบิล
• ไม่เกินภาระการทำงานที่ระบุ
• เปลี่ยนส่วนประกอบที่เสียหายก่อนส่งลูกกลิ้งกลับเข้ารับบริการ

ข้อกำหนดในการบำรุงรักษาอาจแตกต่างกันไปขึ้นอยู่กับความถี่ในการใช้งาน สภาพไซต์ น้ำหนักสายเคเบิล และวิธีปฏิบัติในการจัดการ การตรวจสอบก่อนใช้งานขั้นพื้นฐานมีความสำคัญอย่างยิ่งก่อนดำเนินการดึงสายเคเบิลเป็นเวลานาน

คำถามที่พบบ่อยเกี่ยวกับลูกกลิ้งกราวด์สายล้อไนล่อน

1. กราวด์กราวด์สายล้อไนล่อนใช้ทำอะไร?

ใช้สำหรับนำทางและรองรับสายเคเบิลใต้ดินระหว่างการติดตั้ง ลูกกลิ้งมีเส้นทางการกลิ้งแบบควบคุมซึ่งช่วยลดการสัมผัสสายเคเบิลลงดินโดยตรง และรองรับการจัดตำแหน่งสายเคเบิล

2. ลูกกลิ้งของ Lingkai รองรับเส้นผ่านศูนย์กลางของสายเคเบิลเท่าใด

ข้อมูลจำเพาะที่เผยแพร่ของ Lingkai ระบุว่ากลุ่มผลิตภัณฑ์ลูกกลิ้งกราวด์สายล้อไนล่อนสามารถใช้กับสายไฟใต้ดินสูงถึงประมาณ Ø200 มม. ควรเลือกรุ่นที่ถูกต้องตามเส้นผ่านศูนย์กลางของสายเคเบิลและข้อกำหนดของโครงการ

3. ลูกกลิ้งไนลอนเหมาะสำหรับสายเคเบิลใต้ดินที่มีน้ำหนักมากหรือไม่?

สามารถใช้งานได้เมื่อรุ่นที่เลือกมีพิกัดโหลดการทำงานและความจุขนาดสายเคเบิลที่เหมาะสม รุ่นเส้นตรงบางรุ่นมีโหลดการทำงาน 10 kN แต่ผู้ซื้อควรตรวจสอบเงื่อนไขโหลดจริงของโครงการก่อนเลือกเสมอ

4. อะไรคือความแตกต่างระหว่างลูกกลิ้งสายเคเบิลแบบเส้นตรงและแบบมุม?

ลูกกลิ้งเส้นตรงได้รับการออกแบบมาเพื่อเส้นทางสายเคเบิลที่ค่อนข้างตรงเป็นหลัก ในขณะที่ลูกกลิ้งมุมมีจุดประสงค์เพื่อรองรับและนำทางสายเคเบิลรอบมุมร่องลึกหรือการเปลี่ยนแปลงทิศทาง

5. เหตุใดจึงใช้ตลับลูกปืนในลูกกลิ้งสายเคเบิล?

แบริ่งช่วยให้ลูกกลิ้งหรือมัดหมุนได้ในขณะที่สายเคเบิลเคลื่อนที่ ช่วยให้การเคลื่อนของสายเคเบิลราบรื่นขึ้น และช่วยลดแรงต้านระหว่างการดึง

6. โครงลูกกลิ้งใช้วัสดุอะไร?

หลิงไค ระบุว่าเฟรมของลูกกลิ้งสายเคเบิลทำจากเหล็กชุบสังกะสี รุ่นต่างๆ สามารถใช้โครงสร้างเฟรมที่แตกต่างกัน รวมถึงโครงอะลูมิเนียมหล่อ ฐานแผ่นเหล็ก และดีไซน์โครงท่อเหล็ก

บทสรุป

กระบวนการติดตั้งสายเคเบิลใต้ดินที่เชื่อถือได้นั้นขึ้นอยู่กับการควบคุมการเคลื่อนตัวของสายเคเบิลตั้งแต่เริ่มต้นการดึงไปจนถึงการวางตำแหน่งสุดท้าย คัดเลือกมาอย่างดีลูกกลิ้งกราวด์สายเคเบิลล้อไนล่อนสามารถให้คำแนะนำ การสนับสนุน และหน้าสัมผัสแบบกลิ้งที่จำเป็นเพื่อให้การติดตั้งสายเคเบิลควบคุมและมีประสิทธิภาพมากขึ้น

สำหรับผู้ซื้อมืออาชีพ ข้อควรพิจารณาที่สำคัญที่สุดคือเส้นผ่านศูนย์กลางของสายเคเบิล ปริมาณงาน การกำหนดค่าลูกกลิ้ง เส้นทางการติดตั้ง ข้อกำหนดมุม การก่อสร้างเฟรม และสภาพโครงการโดยรวม ด้วยรุ่นที่ออกแบบมาสำหรับสายเคเบิลขนาดต่างๆ และการกำหนดค่าการติดตั้ง Lingkai มอบโซลูชันที่ใช้งานได้จริงสำหรับโครงการติดตั้งสายเคเบิลใต้ดิน หากคุณกำลังจัดหาลูกกลิ้งสายเคเบิลสำหรับโครงการสาธารณูปโภค อุตสาหกรรม โครงสร้างพื้นฐาน หรือการติดตั้งระบบไฟฟ้า ลองสำรวจกลุ่มผลิตภัณฑ์ลูกกลิ้งกราวด์สายเคเบิลล้อไนล่อน และติดต่อเราสำหรับการเลือกรุ่น ข้อกำหนดทางเทคนิค และใบเสนอราคาที่เหมาะสมสำหรับโครงการของคุณ
